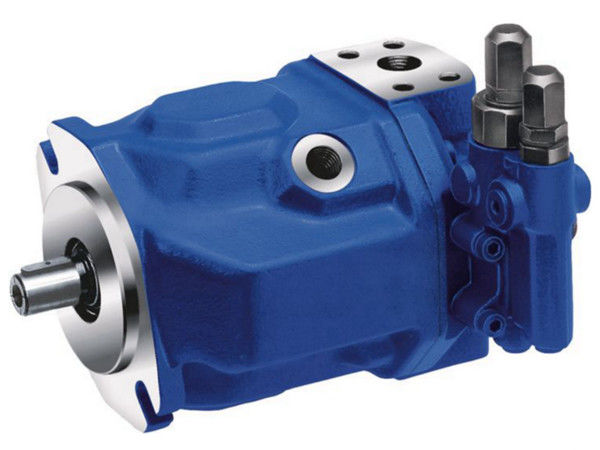

Tezgah OEM için A10VSO140 Eksenel Değişken Deplasmanlı Hidrolik Pistonlu Pompa
Hızlı detaylar
Eksenel Hidrolik Pompa
Düşük ses, Küçük Ses
Saat yönünde dönüş
SAE 2 delikli UNC inç diş
OEM Eksenel Hidrolik Pistonlu Pompa
Eksenel pistonlu pompa, deplasman 18cc / 28cc / 45cc / 71cc / 100cc / 140cc’dir.
.
Basınç ve Akış kontrolü
Saat yönünde dönüş
Perbunan contaları
Dişli mil
SAE 2 delikli UNC inç diş
Sürücü Arka Kapak aracılığıyla, başka bir pompayı bağlayabilir
Özellikler:
| Özellikler: | 16/18 | 28 | 45 | 71 | 100 | 140 | |||
| deplasman | V g maks | cm 3 | 18 | 28 | 45 | 71 | 100 | 140 | |
| Max hız | n maks | rpm | 3300 | 3000 | 2600 | 2200 | 2000 | 1800 | |
| Maks. akış | en fazla | q v | L / dk | 59.4 | 84 | 117 | 156 | 200 | 252 |
| 1500 dev / dak | 27 | 42 | 68 | 107 | 150 | 210 | |||
Maks. güç (Δp = 280bar) | en fazla | P max | kw | 27.7 | 39 | 55 | 73 | 93 | 118 |
| 1500 dev / dak | 12.6 | 20 | 32 | 50 | 70 | 98 | |||
Maks. tork (Δp = 280bar) | V g maks olarak | Tmax | nm | 80.1 | 125 | 200 | 316 | 445 | 623 |
| Ağırlık | m | Kilogram | 12 | 15 | 21 | 33 | 45 | 60 |
Eksenel pistonlu pompa, yer değiştirme 18 cc / 28 cc / 45 cc / 71 cc / 100 cc / 140 cc'dir.
Basınç ve Akış kontrolü
Saat yönünde dönüş
Perbunan contaları
Dişli mil
SAE 2 delikli UNC inç diş
Sürücü Arka Kapak aracılığıyla, başka bir pompayı bağlayabilir
Uygulamalar:
Hidrolik sistem. Gemi Hidrolik Sistemi
ekskavatör, makine aleti, tarım, bulamaç çamur, Petrol Sahası Sondaj
Avantajı:
İyi kalite, Rekabetçi fiyat ve hızlı teslimat.
Düşük ses, Küçük Ses
A10VSO28, A10VSO45, A10VSO71, A10VSO100, A10VSO140
| deplasman | Montaj Flanşı A (B) ISO (4) -hole | Montaj Flanşı C (D) SAE 2 (4) – delik | A4 | A5 | A6 | ||||||||
| A1 | A3 | B2 | B10 | L (L1) | A1 | A3 | B2 | B10 | L (L1) | ||||
| 18 | 80h8 | 109 | 7 | 11 | M16 1.5 × | 82.55h8 | 106.4 | 6.3 | 11 | 9 / 16-18UNF | 134 | 25 | 20 |
| 28 | 100h8 | 140 | 9 | 14 | M18 1.5 × | 101.6h8 | 146 | 9.5 | φ14 | 3 / 4-16 UNF | 174 | 32 | 20 |
| 45 | 100h8 | 140 | 9 | 14 | M22 1.5 × | 101.6h8 | 146 | 9.5 | φ14 | 7 / 8-14 UNF | 174 | 40 | 25 |
| 71 | 125h8 | 180 | 9 | 18 | M22 1.5 × | 127h8 | 181 | 12.7 | φ18 | 7 / 8-14 UNF | 210 | 50 | 25 |
| 100 | 125h8 | 180 | 9 | 17.5 | M27 2 × | 127h8 | 181 | 12.7 | 17.5 | 11 / 16-12 UNF | 210 | 60 | 32 |
| 140 | 180h8 | 158.4 x 158.4 | 9 | φ18 | M27 2 × | 152.4h8 | 161.6 x 161.6 | 12.7 | φ20 | 11 / 16-12 UNF | 200 x 200 | 63 | 32 |
YAĞ LİMANI TİPİ Boyut
| deplasman | OPPOZİT TARAFLARDA PORÇALAR | ARKA PORTLAR | (UNC) | |||||||||||
| B1 | B8 | B9 | B18 | B19 | B20 | B1 | B8 | B9 | B18 | B19 | B20 | A7 | A8 | |
| 18 | 195 | 145 | 63 | 109 | 40 | 130 | M10 (3 / 8-16UNC) | M10 (3 / 8-16UNC) | ||||||
| 28 | 206 | 164 | 80 | 119 | 40 | 140 | 225 | 170 | 45 | 73 | 43 | 209 | M10 (7 / 16-14UNC) | M10 (3 / 8-16UNC) |
| 45 | 224 | 184 | 90 | 129 | 40 | 155 | 244 | 189 | 50 | 81.5 | 40 | 228 | M12 (1 / 2-13UNC) | M10 (3 / 8-16UNC) |
| 71 | 259 | 217 | 104 | 143 | 40 | 183 | 278 | 223 | 58 | 91.5 | 40 | 262 | M12 (1 / 2-13UNC) | M10 (3 / 8-16UNC) |
| 100 | 329 | 275 | 100 | 148 | 40 | 250 | 344 | 288 | 55 | 99 | 40 | 327 | M12 (1 / 2-13UNC) | M 14 (1 / 2-13UNC) |
| 140 | 337,5 | 275 | 110 | 183 | 27 | 222 | 379 | 293 | 60 | 140 | 27 | 353 | M12 (1 / 2-13UNC) | M 14 (1 / 2-13UNC) |
Evrensel boyut
| CC | B4 | B5 | B6 | B11 | B12 | B13 | B14 | B15 | B16 | B17 | X | B | S |
| 18 | 43 | 83 | 11.5 | 67 | 66 | 152 | 26.2 | 52.4 | 22.2 | 47.6 | 7 / 16-20UNF | 3/4" | 1" |
| 28 | 40 | 90 | 13 | 74 | 75 | 164 | 30.2 | 58.7 | 22.2 | 47.6 | 7 / 16-20UNF | 3/4" | 04/11" |
| 45 | 45 | 96 | 13 | 83 | 81 | 184 | 35,7 | 69.9 | 26.2 | 52.4 | 7 / 16-20UNF | 1" | 02/11" |
| 71 | 53 | 115 | 17 | 98 | 92 | 210 | 42.9 | 77.8 | 30.2 | 58.7 | 7 / 16-20UNF | 1" | 2" |
| 100 | 95 | 175 | 20 | 106 | 95 | 236 | 50,8 | 88.9 | 31.8 | 66,7 | 7 / 16-20UNF | 04/11" | 21/2" |
| 140 | 78 | 173 | 21 | 118.5 | 108 | 262 | 50,8 | 88.9 | 31.8 | 66,7 | M14 1.5 × | 04/11" | 21/2" |
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
